БМ-13 "Катюша"

БМ-13 "Катюша" - 132-мм советская многозарядная реактивная пусковая установка периода Второй мировой войны, получившая неофициальное название "Катюша". Создана НИИ-3 под руководством А.Г. Костикова. Принята на вооружение 21 июня 1941 года на вооружение Советской армии.

БМ-13 Катюша

21 июня 1941 года было принято решение о развертывании серийного производства реактивных снарядов М-13 и пусковой установки БМ-13 и о начале формирования ракетных войсковых частей.

Производство осуществлялось на десятках заводов: на заводе им. Коминтерна в г. Воронеж, на заводе "Компрессор" в Москва, на предприятиях Сибири, Урала и Средней Азии.

С начала выпуска до 1944 года было выпущено свыше 10 тысяч БМ-13 и свыше 12 млн. реактивных снарядов к ним.

БМ-13 Катюша

Тактико-технические характеристики БМ-13 "Катюша":
Расчет: 5-7 человека (наводчика, водителя, командира машины и 2-4 заряжающих)
Калибр: 132 мм
Масса в боевом положении: 6 800 кг
Скорость передвижения: до 40 км/ч
Скорострельность: 16 выстрелов в 7-10 секунд
Наибольшая дальность стрельбы: 8 740 м
Дальность прямого выстрела: 850 м
Время перевода из походного в боевое положение: 2-3 минуты
Угол обстрела по горизонтали: 20⁰
Углы обстрела по вертикали: от +4⁰ до +45⁰

БМ-13 Катюша

БМ-13 изготавливалась на базе трехосного грузового автомобиля ЗИС-6 (4х6) и имела 16 направляющих для установки реактивных снарядов М-13, расположенных вдоль продольной оси автомобиля. Каждые две направляющие спаривались и образовывали единую конструкцию.

Заряжание БМ-13 реактивными снарядами М-13 производилось с заднего конца направляющих.

Снаряд М-13

Корпус реактивного снаряда М-13 представлял собой сварной цилиндр из трех отсеков: боевого , двигательного (камера сгорания с топливом) и реактивного сопла.

Реактивный снаряд М-13 имел:
Длину: 1,41 метра
Диаметр: 132 миллиметра
Вес: 42,3 кг

Снаряд М-13 имел очень сильное поражающее воздействие. Подрыв заряда взрывчатого вещества осуществлялся сразу с двух сторон, вследствие этого корпус снаряда разрывался на множество осколков.

Вооружение второй мировой войны

Пистолет-пулемет MP-38/MP-40

Пистолет-пулемет модели MP-38 и MP-40 (Maschinenpistole) разработаны немецким конструктором Генрих Фольмер и состоял на вооружение вермахта и СС во время Второй мировой войны. MP-40 явился

Легкий танк Panzerkampfwagen II

Panzerkampfwagen II (Pz.Kpfw. II, Panzer II) - легкий немецкий танк времен Второй мировой войны. Разработан в 1934 году и выпускался до 1943 года. Всего было произведено 1856 машин. До начала войны

Истребитель И-16

И-16 — первый в мире серийный истребитель-моноплан. Машина завершила линию развития скоростных монопланов, создававшихся в 30-е годы параллельно с маневренными бипланами. «Ишачок» уступал двукрылому

100-мм полевая пушка БС-3 образца 1944 года

БС-3 - советская 100-мм полевая пушка образца 1944 года. Использовалась в артиллерийских бригадах для стрельбы из закрытых позиций и как противотанковое средство для борьбы с немецкими танками

Пулемет MG 34

MG 34 (Maschinengewehr 34) — немецкий пулемёт времён Второй мировой войны. 7,92-мм пулемёт MG 34 был разработан немецкой компанией Rheinmetall-Borsig AG по заказу Вермахта. Разработкой пулемёта

Грузовой автомобиль ГАЗ-АА «Полуторка»

ГАЗ-АА «Полуторка» — советский среднетоннажный грузовой автомобиль, выпускавшийся сначала в Нижнем Новгороде (1932 год), а затем на Горьковском автозаводе. Автомобиль имел грузоподъёмность 1,5 тонны

Легкий танк Panzerkampfwagen I

Panzerkampfwagen I (Pz. Kpfw. I, Panzer I) - первый серийный танк Третьего Рейха. Вооружение - 2х7,92-мм пулемета MG. 13 (MG. 34). Имел противопульное бронирование для защиты только от пуль

Легкий тягач Sonderkraftfahrzeug 2

Sonderkraftfahrzeug 2 (Sd.Kfz. 2, Kettenkrad HK 101) - немецкий полугусеничный легкий тягач периода Второй мировой войны. Серийное производство с конца 1940 года осуществлялось фирмой NSU, а затем в

Легкий танк «Fiat-Ansaldo» L6/40

FIAT-Ansaldo L6/40 - итальянский легкий танк Времен Второй мировой войны. Разработан фирмой FIAT-Ansaldo в 1936-38 годах. Впервые представлен в 1940 году, производился с начала 1941 года до осени

Пулемет MG 42

MG 42 ( Maschinengewehr 42) — немецкий единый пулемёт. Разработан фирмой Metall- und Lackwarenfabrik Johannes Großfuß в 1942 году. Пулемёт был принят на вооружение вермахта в 1942 году, и запущен в

Бронеавтомобиль БА-64

БА-64 - советский легкий полноприводной бронеавтомобиль на базе ГАЗ-64. Проектирование бронеавтомобиля началось 17 июля 1941 года, а в марте 1942 года, после внесения доработок в конструкцию,

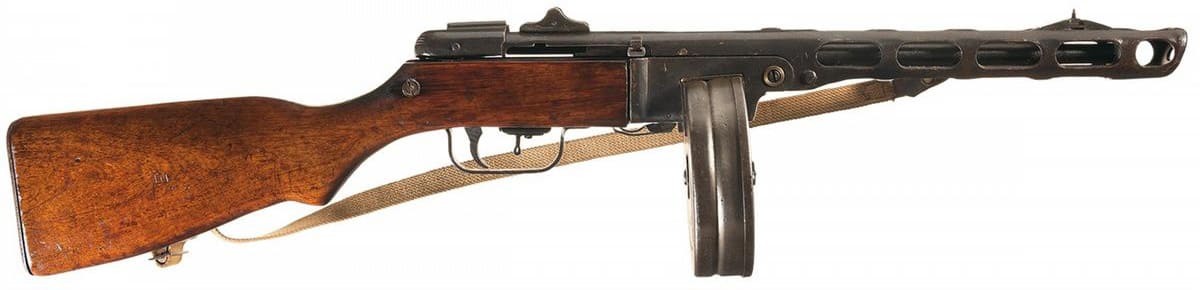

ППШ-41
